機能紹介

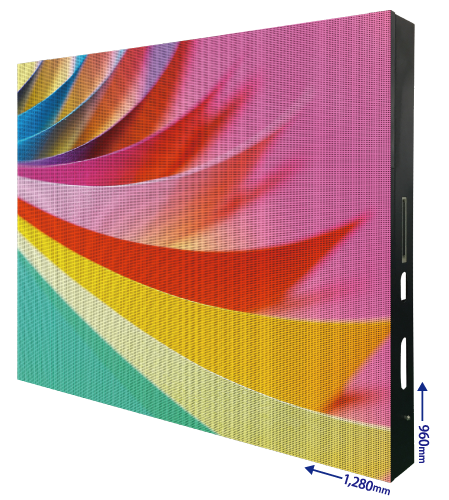

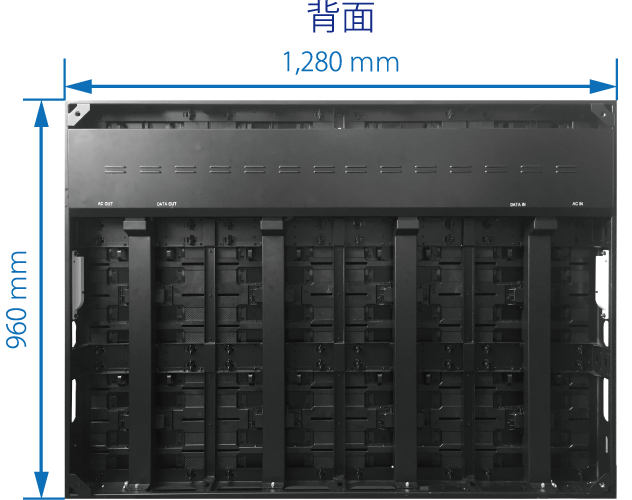

AVANT6 外形寸法
外形寸法 約1,280（W）×960（H）×125（D）mm
全体図
冷却効果
アルミ材を使用することで、ファンレスながら高い冷却性能を発揮します。

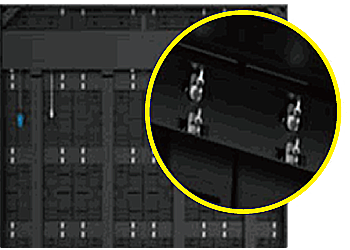

イージーメンテナンス
革新的な固定器具により表示パネルを素早く固定・着脱が可能です。

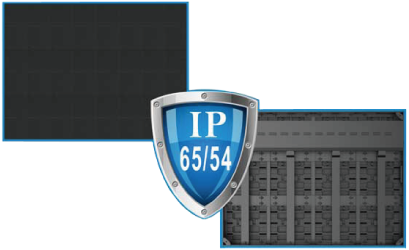

ＩＰ規格
フロント：ＩＰ６５相当（耐塵・防噴流）
リア ：ＩＰ５４相当（防塵・防飛沫）

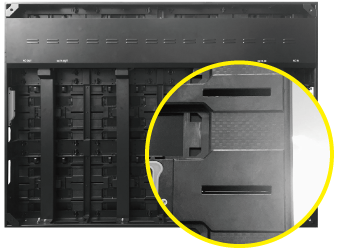

耐風
独自のエアホール設計により高い耐風効果を発揮します。

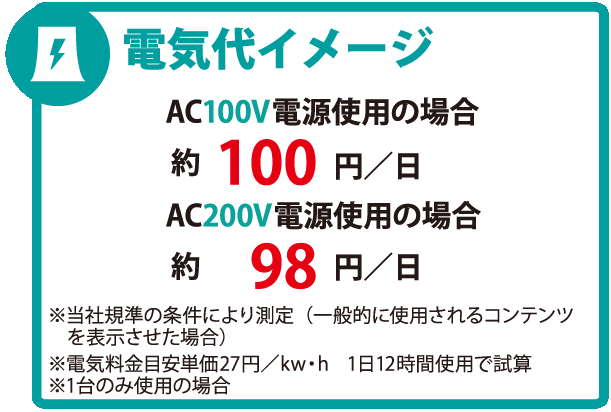

電気代イメージ
セット・トップ・ボックスについて
AVANT6専用の表示制御装置です。このSTB１台で制御可能です。

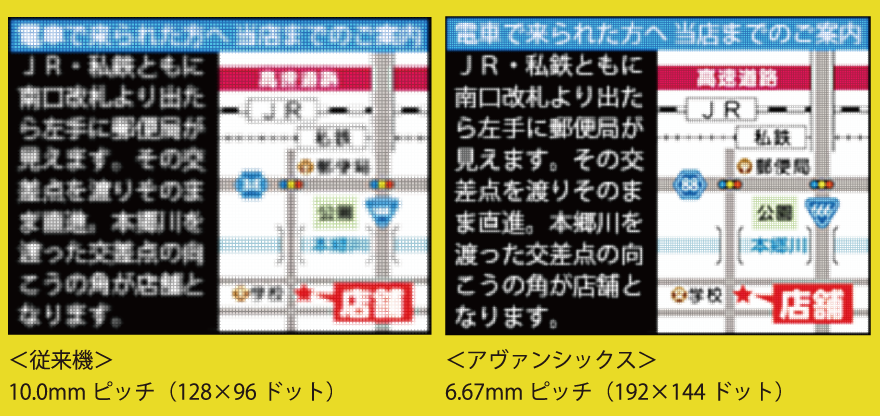

従来機に比べ解像度が向上！
6.67mmピッチの高精細パネルを採用しました。従来の同クラスフルカラーディスプレイ（10mmピッチ）に比べると解像度が増し、表現力が格段に向上しました。

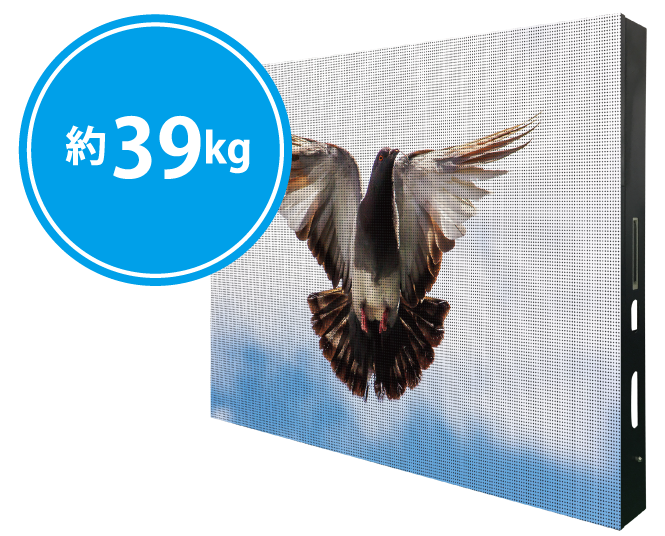

軽量設計！
主な材質にアルミニウムを使用することで、従来機と比較して約１５％軽量化しました。

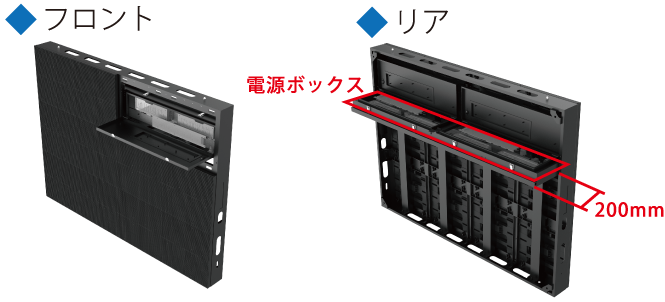

メンテナンス性が高い！
状況に応じて表示パネル・電源ボックスともにフロントからもリアからもメンテナンスが可能です。さまざまな設置環境において柔軟な対応が出来ます。

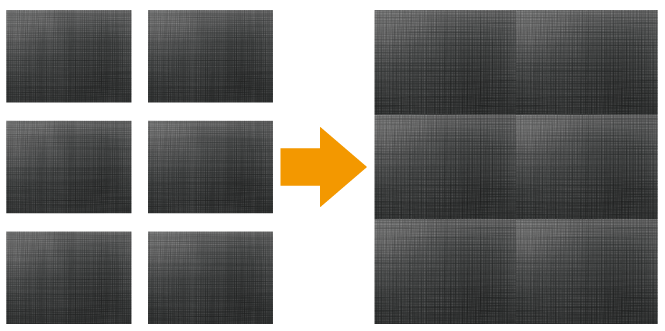

連結に寄る画面拡張が可能！
設置ロケーションに応じて縦にも横にも連結が可能です。大画面や超ワイド画面など多様なニーズに対応します。
例：６台連結（縦３台×横２台）の場合

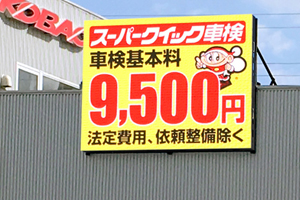

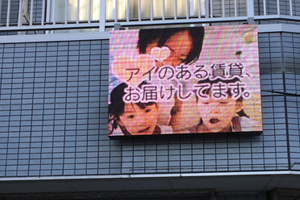

設置事例①
設置台数：１台
設置事例②
設置台数：４台（縦２台×横２台）
設置事例③
設置台数：６台（縦２台×横３台）
Pluto Manager
コンテンツの表示順序、静止画の表示動作、表示スケジュール、輝度などを設定するＰＣソフトウェアです。

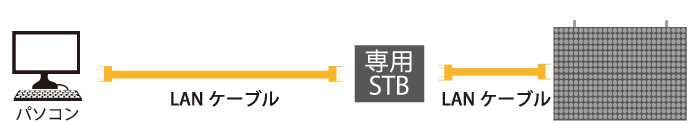

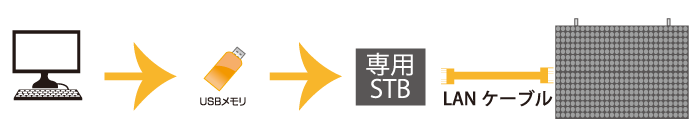

※映像コンテンツを制作するものではありません。転送方法
Pluto Managerで設定したコンテンツはＵＳＢメモリまたはＬＡＮケーブル通信により本体に転送します。

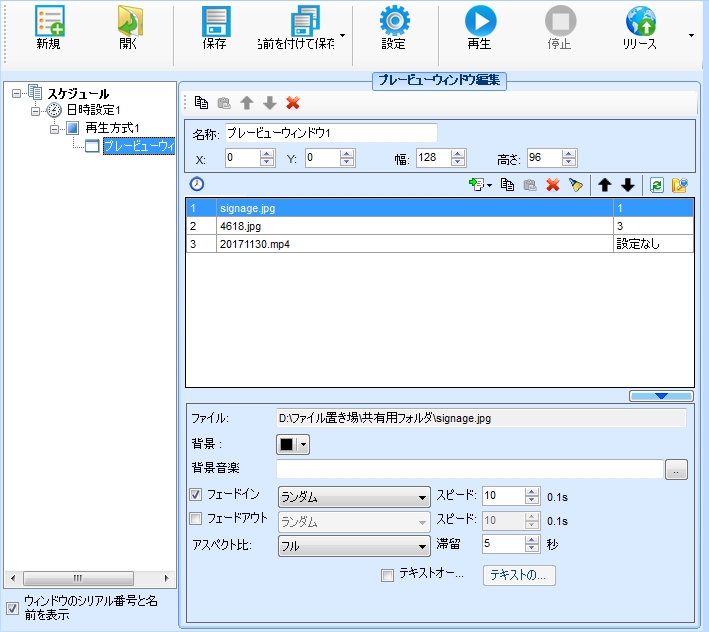

コンテンツ登録画面

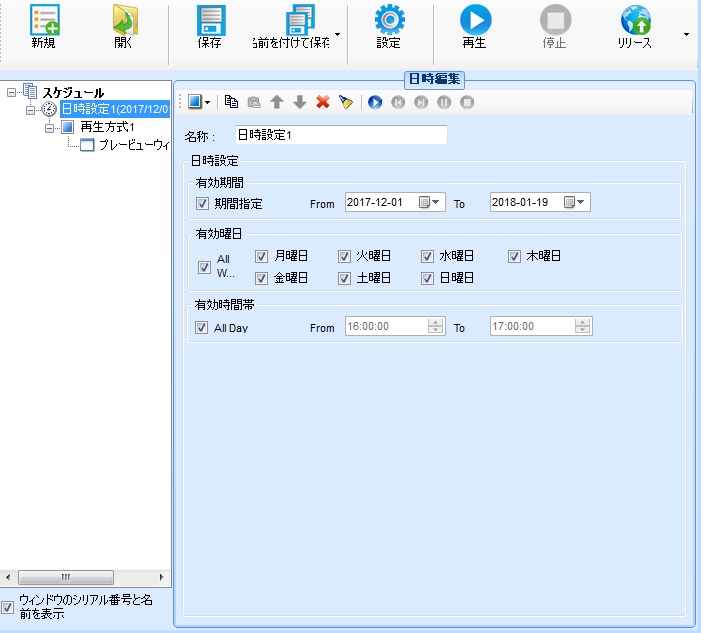

スケジュール設定
仕様
| 品番 | LD-FE0660S | |||
|---|---|---|---|---|
| 外形サイズ | 約1,280（W）×960（H）×125（D）mm | |||
| 解像度 | 192×144dot | |||
| 階調数 | 16bit出力 | |||
| ピクセル数 | 27,648pixles ※1 | |||
| ピクセルピッチ | 6.67mm | |||
| LEDタイプ | 高輝度ＳＭＤ（チップ型） | |||
| 視野角 | 140度（水平）／90度（垂直） | |||
| 輝度 | 5,000cd/㎡ | |||
| 電源入力 | ＡＣ100?ＡＣ240Ｖ | |||
| 消費電力（AC100V電源使用時） | 最大：約760W（約780VA）／平均：約310W（約320VA） | |||
| 消費電力（AC200V電源使用時） | 最大：約730W（約760VA）／平均：約300W（約310VA） | |||
| 主な材質 | アルミニウム | |||
| メンテナンス | フロント／リア ※2 | |||
| ＩＰ規格 | フロント：ＩＰ６５相当／リア：ＩＰ５４相当 | |||
| 環境条件 | 気温：-20℃?50℃ 相対湿度：10?90％（但し結露しないこと） | |||
| 質量 | 約39kg | |||
- ※1. 本製品は非常に精密度の高い技術で作られており、LED素子数の99.9％以上の有効画素がありますが、0.01％以下のドット落ちするものがありますので、あらかじめご了承下さい。
- ※2. 設置環境により選択できないことがあります。

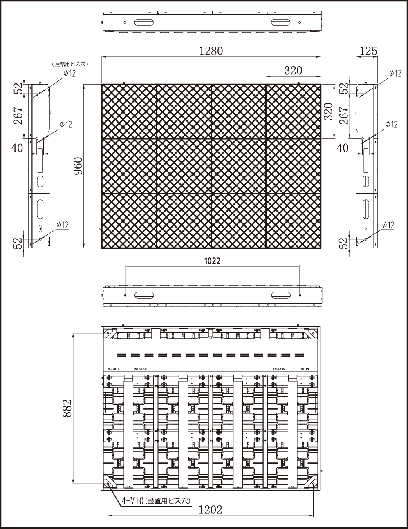

外観図
